大部分手電筒是在尾部裝有一個自鎖按鍵，按下按鍵后電筒通電開始工作，

如果快速輕按此開關，可以讓電筒在強光、弱光、閃爍、熄滅這幾種狀態中進行切換。

一開始我接觸到手電筒，也覺得此功能很神奇，明明就一個電源開關連接到電池上，在工作中居然能實現按鍵功能，有點不可思議。

后來拆了一只電筒看了里面的電路，終于明白了中間的原理，相信設計者在里面應該費了一番心思才得以實現。

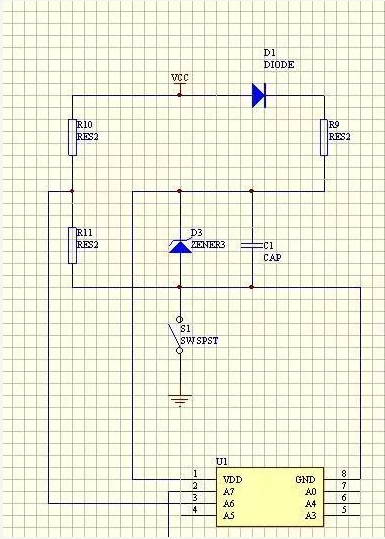

圖中“黃色按鍵開關”對電源通斷進行控制，并且能同時通過快速輕按實現強光、弱光、閃爍功能切換。

東莞宏聚電子------手電筒按鍵開關種類多，規格齊全。

二極管D1在快速輕按S1時防止電容C1上的電反向供給R10，

穩壓管D3可以不要，

電阻R9可以對電容充電電流進行限制，可以不要，如圖所示：

分析他們手電筒工作不正常的原因，一看也是同一電路，這里貼給大家分享一下。

手電筒不工作的原因分析圖

以上就是“東莞宏聚電子”對手電筒按鍵開關的實現電源開關和功能按鍵電路方面的知識，希望能夠給大家?guī)?lái)幫助。
