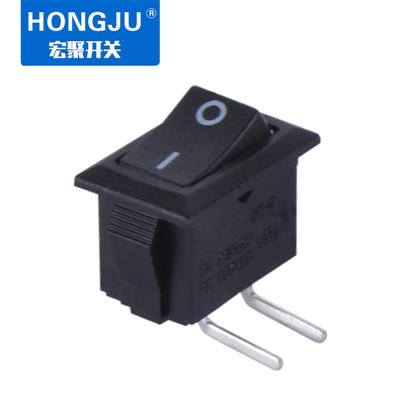

船型開關（Rocker Switch）是電子設備中非常常見的控制元件，從家用電器到工業設備和汽車電子都有廣泛應用。外殼不僅支撐內部機構，還直接影響開關壽命、可靠性和操作手感。本文結合實際設計經驗，從材質選擇、機械結構、安裝方式及防護功能四個方面，分享船型開關外殼設計的關鍵點，并結合典型應用案例進行說明。

一、材質選擇

外殼材質直接決定開關性能和耐用性。常用材料包括 PA（聚酰胺）、PBT（聚對苯二甲酸丁二醇酯）、ABS（丙烯腈-丁二烯-苯乙烯共聚物），不同材料在機械強度、電氣絕緣性和加工特性上各有特點。

PA（聚酰胺）

PA耐磨、韌性好，非常適合高頻操作的工業場景。在一些自動化設備的開關設計中發現，普通ABS外殼在連續操作幾百次后容易出現表面磨損，而PA外殼幾乎沒有磨損，操作手感穩定。玻纖增強PA還能承受更大操作力和反復沖擊，適合工業環境。

PBT（聚對苯二甲酸丁二醇酯）

PBT尺寸穩定、耐高溫，適合汽車儀表盤或戶外設備。它能在高低溫環境下保持搖臂操作力不變，避免觸點松動。我們公司的技術師傅曾在汽車儀表開關項目中，采用PBT外殼，使開關在發動機艙高溫環境和冬季低溫條件下都能穩定工作。

ABS（丙烯腈-丁二烯-苯乙烯共聚物）

ABS加工方便、表面光澤好，適合家用電器或消費電子。洗衣機或音響的船型開關常用ABS外殼，經過磨砂或雙色注塑處理后，美觀且手感舒適。但在高溫或高沖擊環境下，ABS的耐用性不如PA或PBT。

材質還必須保證 電氣絕緣性能，防止觸點漏電。在高壓或濕潤環境下，會優先選擇介電強度高的材料，如玻纖增強PA或PBT，以確保安全。

二、機械結構設計

外殼結構影響開關操作手感、可靠性和安裝適配性。

殼體形狀

船型開關外殼常見形狀有長條形、方形或圓弧形。家電設備喜歡圓弧或長條形，手感舒適，容易辨識開關狀態；工業設備偏向方形或矩形，方便標準化安裝和模塊化布置。在實際設計中，方形殼體更利于緊密排列多個開關，避免面板安裝誤差。

增強筋與壁厚

增強筋分散操作力，防止局部受力導致裂紋。壁厚設計需要平衡輕量化和強度：太薄容易斷裂，太厚增加成本和重量。在一個工業開關項目中，在搖臂兩側和底部增加筋骨，使開關在承受大操作力和高頻操作時仍能保持形狀穩定。

安裝支撐方式

安裝方式包括卡扣式、螺絲孔式和插片式?？凼竭m合家電快速裝配；螺絲孔式適合工業或振動環境；插片式適用于模塊化面板。根據項目需求，會選擇最合適的固定方式，以保證開關長期穩固。

三、防護與保護功能

外殼防護設計影響開關在復雜環境下的可靠性和使用壽命。

防塵

灰塵進入觸點會導致接觸不良。在工業機械開關設計中，通常在搖臂接口加防塵膜片，并設計灰塵導向槽，讓灰塵無法直接落在觸點上。這樣開關即使在高塵環境下也能穩定工作。

防水濺

液體進入內部可能導致短路或觸點腐蝕。在廚房設備開關設計中，會在搖臂接口設置擋水槽，并配合彈性密封條，即使操作臺面有水濺落，也能保證開關正常運行。

抗沖擊與振動

工業和汽車環境中，開關可能受到振動和碰撞。通過材料強化、增強筋和緩沖結構，可以分散外力，保護內部觸點和彈簧機構。實際測試表明，這類設計可顯著延長開關壽命并保持操作一致性。

四、典型應用案例

工業控制面板

采用玻纖增強PA外殼，內部防塵膜片和增強筋，螺絲固定。即使高頻操作和灰塵環境下，開關仍能長期可靠工作。

家用電器

洗衣機面板的ABS外殼，表面磨砂處理，卡扣安裝。防水濺設計保證日常使用可靠，操作手感舒適。

汽車電子

儀表盤開關PBT外殼，高低溫環境下操作力穩定，搖臂接口配密封膠條防水防塵，增強筋設計保證抗振動性能。

五、總結

船型開關外殼設計必須綜合考慮 材質、機械結構、安裝方式和防護功能，才能保證長期穩定、安全和舒適操作。

材質：選擇PA、PBT或ABS，兼顧耐磨、耐溫和電氣絕緣。

結構：合理設計殼體形狀、增強筋和壁厚，優化操作手感和壽命。

安裝方式：卡扣、螺絲孔或插片方式確保穩固可靠。

防護功能：防塵、防水濺和抗振設計保護內部觸點，提高長期可靠性。

通過科學設計的外殼，船型開關能夠在工業、家電和汽車等多種環境下長期穩定運行，同時提供舒適的操作體驗。經驗顯示，注重細節的設計往往能減少售后問題，提高用戶滿意度。
