在現代工業設備、醫療器械、汽車電子以及消費電子產品中，**按鍵開關**作為基礎的人機交互組件之一，其結構設計不僅影響產品的使用體驗，更直接關系到設備的裝配效率、可靠性與維護成本。
對于B端客戶而言，按鍵開關的 接線方式 與 安裝方式 是定制設計中非常核心的兩個環節，它們決定了產品在實際應用場景中的適配性和生產成本。

本文將從接線方式與安裝方式兩大維度，詳細介紹按鍵開關的主流方案、適用場景以及定制設計要點，幫助設備制造商和系統集成商選擇最合適的解決方案。

一、按鍵開關的主流接線方式

不同的接線方式決定了開關在生產裝配、維護、更換時的便利性與穩定性。目前行業中主流的接線方式主要包括：插針式、螺絲式、焊線式和快速端子式。每種方式都有其特點與應用場景。

1. 插針式（Pin Terminal）

特點分析：
插針式按鍵開關采用金屬針腳直接引出，可通過PCB（印刷電路板）直接焊接或通過連接器與線束連接。這種方式在小型化和自動化生產中尤為常見。

優勢：

• 適合自動化貼裝與插件設備，大幅提升裝配效率。
• 接線可靠性高，抗震性能好。
• 成本相對較低，適合大批量生產。

應用場景：

• 消費電子設備（如智能家居控制面板）
• 醫療儀器（如手術臺控制面板、監測設備）
• 工業控制器（如PLC控制面板、工業機柜）

設計要點：

• 針腳長度與PCB孔徑需匹配，保證焊接可靠性。
• 需根據自動化插件設備的規格設計針腳間距。
• 對高電流場景可采用加粗鍍錫針腳或銅針。

2. 螺絲式（Screw Terminal）

特點分析：
螺絲式端子通過螺絲壓接導線，實現牢固可靠的連接。它廣泛應用于中大功率負載、工業控制領域和軌道交通等高可靠性要求場景。

優勢：

• 接線牢固，不易松動，適用于震動環境。
• 方便維護與更換，不需特殊工具。
• 支持較大線徑和較高電流。

應用場景：

• 工業設備（如數控機床、電力柜）
• 軌道交通（列控設備、信號系統）
• 能源設備（如風電控制箱、太陽能逆變器）

設計要點：

• 螺絲與接線端的材料需考慮防腐與防松設計，如采用鍍鎳黃銅或不銹鋼螺絲。
• 推薦使用帶防松墊片的結構，防止震動環境下螺絲松脫。
• 螺絲端子結構需預留足夠空間，便于現場維護操作。

3. 焊線式（Solder Wire Terminal）

特點分析：
焊線式接線方式通過人工或半自動化將導線直接焊接在開關引腳上。這種方式在一些空間緊湊、成本敏感或需要定制線束的應用中非常普遍。

優勢：

• 結構簡單，成本低。
• 不需要額外連接器或螺絲部件。
• 可以靈活定制線束長度與方向。

應用場景：

• 家電控制面板（如熱水器、空調控制鍵）
• 便攜式設備（如醫療檢測儀）
• 小型儀器儀表

設計要點：

• 需使用高品質焊料和防拉力措施，避免焊點脫落。
• 建議增加熱縮管保護，提高抗彎折性能。
• 適合電流較小、空間受限的應用，不推薦大功率負載。

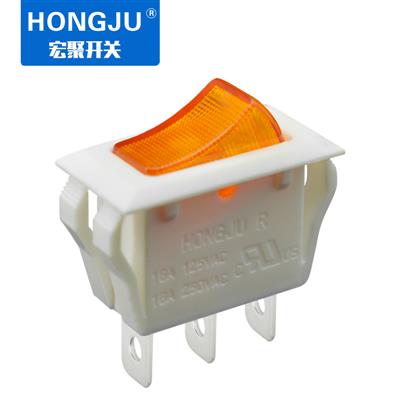

4. 快速端子式（Quick Connect Terminal）

特點分析：
快速端子式（也稱Faston端子或插拔端子）是一種標準化的金屬片式接口，通過母端子快速插拔，安裝和維護非常便捷。這種方式在大批量生產和售后更換頻繁的場合中優勢明顯。

優勢：

• 快速裝配與更換，適合流水線生產。
• 插拔牢固可靠，不易脫落。
• 便于后期維護或升級。

應用場景：

• 汽車電子（車門控制、車載面板）
• 工業設備（如控制按鈕面板、報警系統）
• 商業設備（如售貨機、POS終端）

設計要點：

• 母端子與開關端子的尺寸需嚴格匹配，保證插拔力適中。
• 可增加防拔卡扣結構，避免松脫。
• 對戶外環境需配合防水護套使用。

二、按鍵開關的安裝方式定制

接線方式決定了開關與電路的連接方式，而安裝方式則直接決定了開關在設備上的固定穩定性、外觀布局以及裝配效率。目前主流的面板安裝方式主要包括卡扣式、螺紋式和螺母鎖緊式，同時在工業自動化趨勢下，還需考慮與自動化裝配的兼容性。

1. 卡扣式安裝（Snap-in Mounting）

特點分析：
卡扣式安裝通過開關本體側邊的彈性卡扣卡入面板開孔，實現快速固定，無需額外工具或螺絲。這種方式在中小尺寸、輕量化設備上非常普遍。

優勢：

• 裝配速度快，適合自動化流水線裝配。
• 外觀整潔，節省面板空間。
• 便于后期維護和更換。

應用場景：

• 消費電子（如家電控制面板）
• 儀器儀表（如檢測設備）
• 輕工機械

設計要點：

• 面板開孔尺寸與卡扣結構必須嚴格配合。
• 建議使用耐疲勞的卡扣材料（如POM或尼龍增強材料）。
• 考慮設備震動環境時，可加裝防松墊圈。

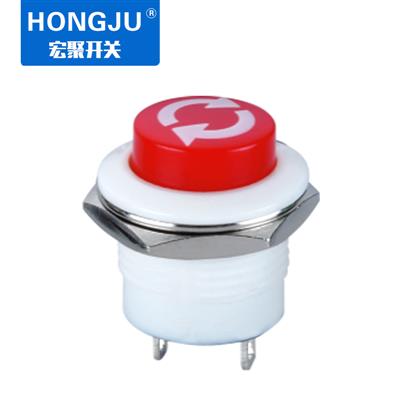

2. 螺紋式安裝（Thread Mounting）

特點分析：
螺紋式安裝通過在開關本體外壁設計標準螺紋，插入面板孔后通過旋緊螺母或固定環實現牢固固定。此方式在需要較高防護等級和長期穩定性的設備中使用廣泛。

優勢：

• 固定牢靠，抗震性能優異。
• 可適配不同厚度面板。
• 便于增加密封圈實現防水防塵。

應用場景：

• 工業控制柜
• 汽車與軌道交通設備
• 戶外設備與能源系統

設計要點：

• 需根據面板厚度設計合適的螺紋長度。
• 螺紋結構宜采用金屬或高強度塑料，提升長期穩定性。
• 螺母緊固時需注意扭矩控制，防止面板破裂。

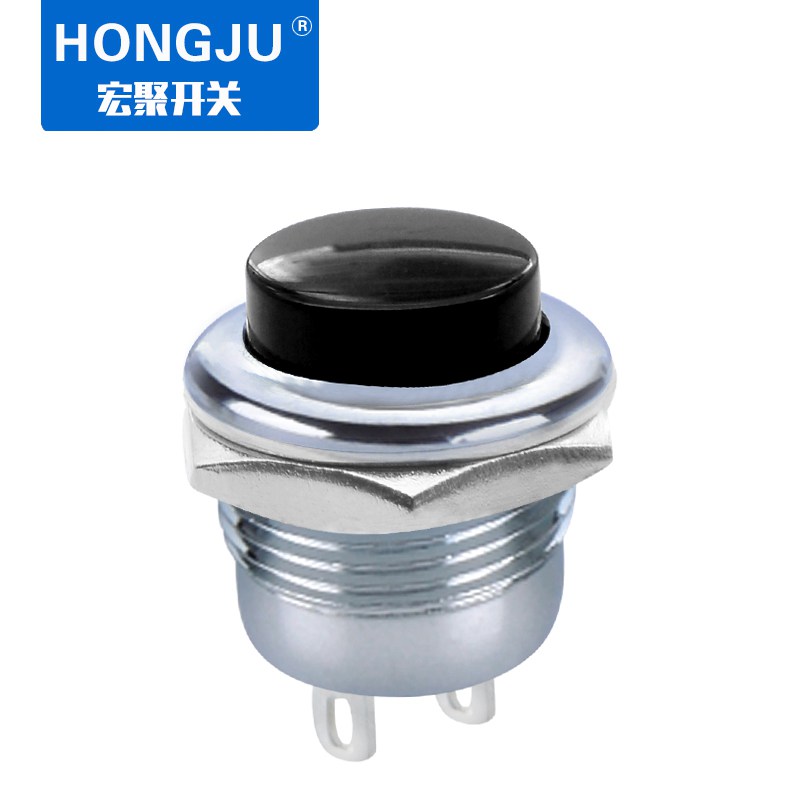

3. 螺母鎖緊式安裝（Nut Locking）

特點分析：
螺母鎖緊式是螺紋式的變體，通過外部螺母鎖緊方式實現固定。這種方式適用于大尺寸、金屬面板或需要高防護等級的設備。

優勢：

• 穩定可靠，可承受高頻操作和震動。
• 可方便拆卸與維護。
• 易于與密封圈、防水結構配合。

應用場景：

• 軍工與航空設備
• 重型工業機械
• 醫療手術設備

設計要點：

• 建議選用金屬螺母，提升鎖緊強度。
• 配合防松墊圈使用，防止震動松動。
• 注意與電氣結構的隔離，防止漏電風險。

三、自動化裝配兼容性的重要性

隨著現代制造業向自動化與智能化發展，按鍵開關的接線與安裝方式不僅僅是工程設計問題，更直接影響整個生產線的效率與質量穩定性。

自動化裝配兼容性的設計要點：

1. 標準化針腳間距 → 方便自動化插件設備快速插裝。
2. 模塊化結構 → 便于機器人或自動化夾具進行定位和鎖緊。
3. 快速安裝結構 → 降低人工干預，縮短裝配周期。
4. 可重復拆裝設計 → 支持自動檢測與返修流程。

例如，在智能家電生產線上，卡扣式+插針式按鍵開關已經成為主流方案，可以實現機器人自動插裝與固定。而在汽車電子行業中，快速端子式+螺母鎖緊結構則可兼顧快速插接和高可靠性。

四、為不同行業定制合適的接線與安裝方案

不同的應用行業對于按鍵開關的接線與安裝有著差異化需求：

五、總結：接線與安裝方式定制，讓按鍵開關更高效、更可靠

按鍵開關的接線與安裝方式不僅僅是一種結構選擇，更是一種生產方式與使用場景的匹配策略。

• 插針式與卡扣式 → 適合大批量、標準化、自動化裝配。
• 螺絲式與螺母鎖緊式 → 適合工業、能源等高可靠性領域。
• 焊線式 → 適合小型便攜設備與成本敏感型產品。
• 快速端子式 → 適合裝配頻繁、維護便利的場景。

企業在定制按鍵開關時，除了要考慮外觀和電氣參數，更應從裝配方式、接線方式、生產效率與維護便利性等多維度綜合設計，這將直接影響產品的整體競爭力。
