按鈕開關的種類很多，但是其原理都是類似的，內部結構都差不多。下面我們講解一下最常用的。

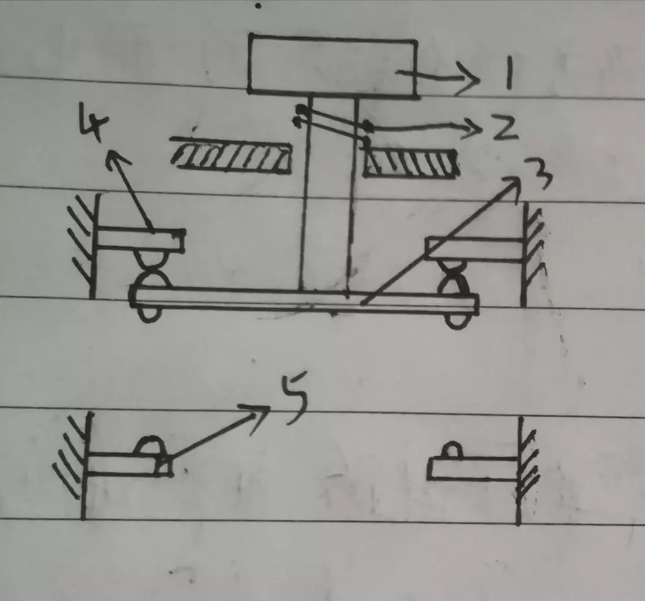

按鍵開關內部圖

圖中1是按鈕帽，有紅色、綠色、黃色等；2是按鈕恢復彈簧；3是動觸點；4、5是靜觸點。

上圖有兩對觸點按鍵，一對常開（3和5）和一對常閉（3和4）。

這里出現了兩個專業術語--常開（normal open 常開 NO）和常閉（normal close 常閉 NC）

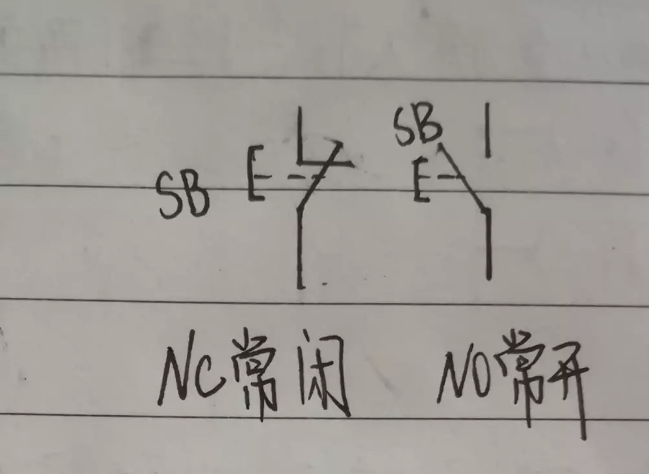

常開：就是圖上3和5一對觸點，在沒外受到外力的情況下，它是斷開的。按下它的時候才接通。在電路圖中的表示如圖：

常閉：就是圖上3和4一對觸點，在沒外受到外力的情況下，它是接通的。按下它的時候才斷開。電路圖中表示見上圖。

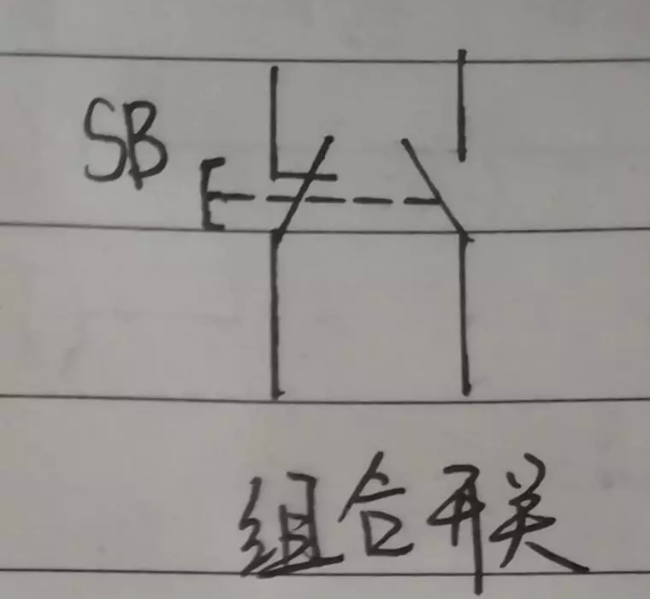

其實還有一種也是常用的，就是組合開關，其電路圖中表示為下圖：

一、電源開關

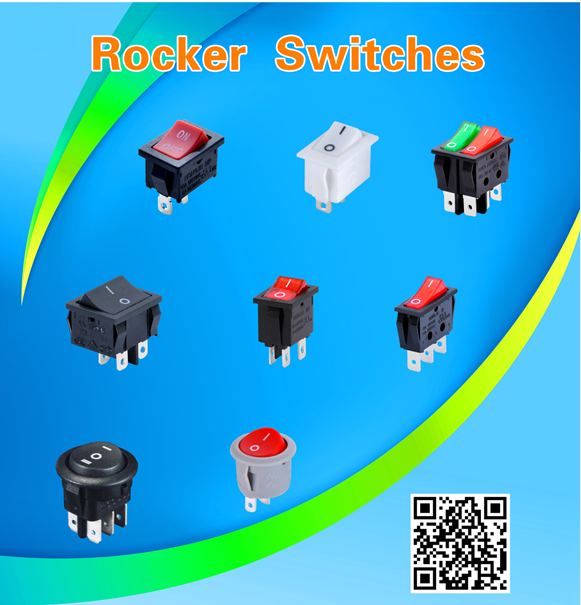

這種開關大家都見過，我們就不詳細介紹了，開關上有兩個圖標。一個是堅（表示導通），一個是一個圈（斷開），接線的時候要注意不要接反了。這種按鈕開關常用于小的家電，和設備的二次回路中。它自己不可以自動復位，需要手去按動。

二、旋轉開關

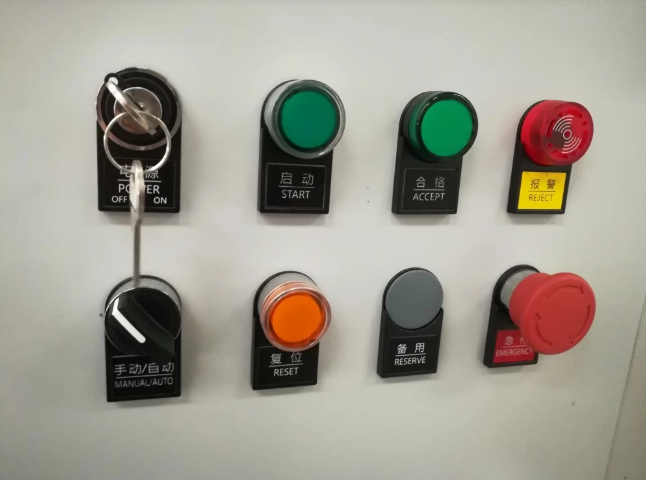

旋鈕開關也常用在二次回路的電源控制，和控制設備上的燈，還可以控制要求不高的接觸器。實物圖片見第一張圖中的手/自動按鈕。

旋鈕開關也是不可以自動復位的，需要手動去旋轉。

三、緊急停止按鈕開關

緊急停止按鈕開關又稱為急停按鈕開關，內部結構也是一樣的，特別注意的是這種按鈕按下后不會自動復位（也就是它的常閉按下后一直就斷開了），要順時針轉動半圈才恢復到常閉的狀態。我們區別它和停止按鈕的不同之處，它是在出現緊急情況之下按下此按鈕開關停止設備的所有動作。實物圖見第一張中的急停按鈕，像個毛菇頭是的，又稱為毛菇頭按鈕。

四、啟動和停止開關

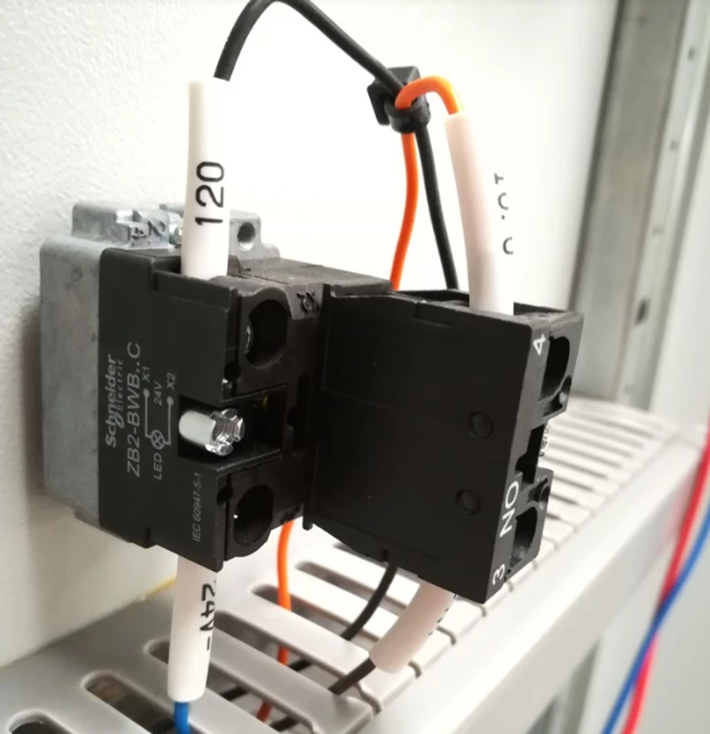

啟動和停止按鈕開關，一般用于啟動和停止。一般有綠色、紅色、黃色等。我們通常把綠色的按鈕作為啟動，紅色的作為停止，黃色可以作為點動。其實它內部結構都是一樣的。實物圖見第一張圖中的啟動、合格、復位，其中啟動和復位按鈕和合格按鈕是有區別的，啟動和復位按鈕是帶指示燈的按鈕開關，實物觸點圖如下：

按鈕開關一般在實物上都會有常開常閉的標志，大家仔細觀察就可以知道其接線方法，如下圖：

好了，今天的分享就到這里了，如果大家喜歡我的文章，歡迎大家支持我，評論、點贊哦，如果需要轉載請注明作者和出處。
